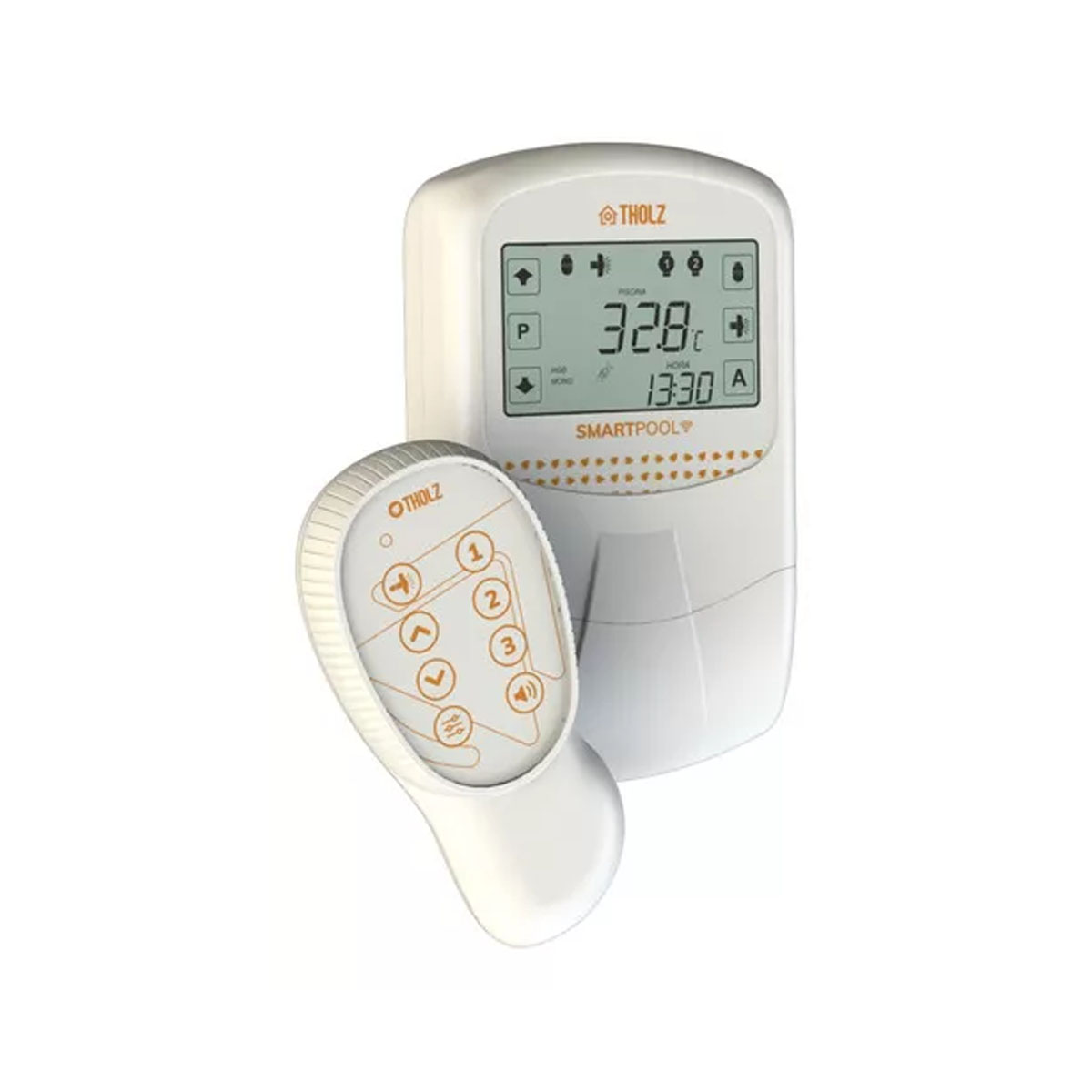

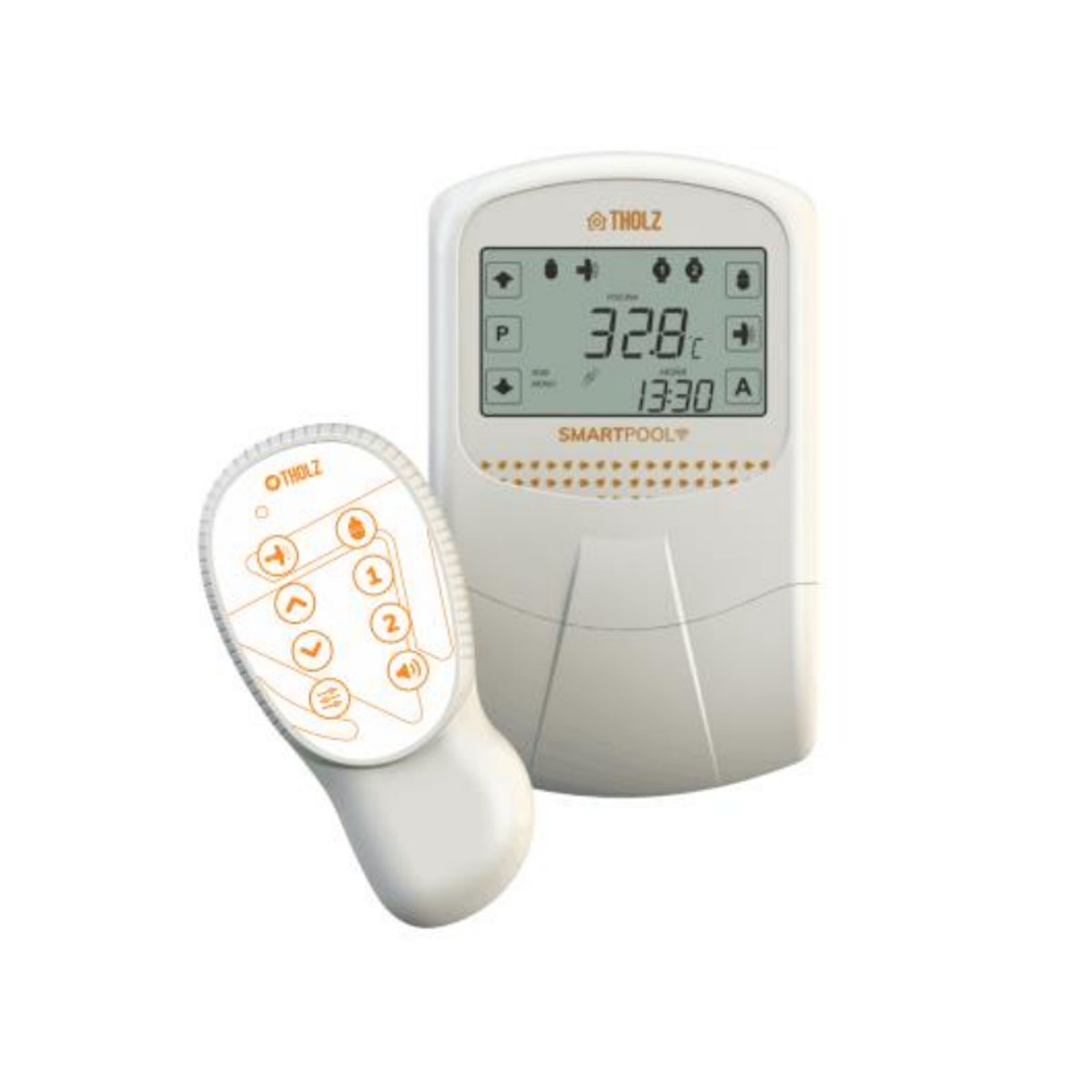

Controlador Digital SmartPool 90w Tholz – MTZ1355N

Description

O SmartPool é um equipamento projetado para automatizar o aquecimento solar,
filtro e realizar o controle de iluminação RGB ou monocromática de piscinas. Atua no
controle da circulação da água através do diferencial de temperatura entre a piscina e os
coletores solares, é compatível com trocador de calor e sistemas hidráulicos com uma ou
duas bombas. Ele dispõe ainda de duas saídas a relé extras.

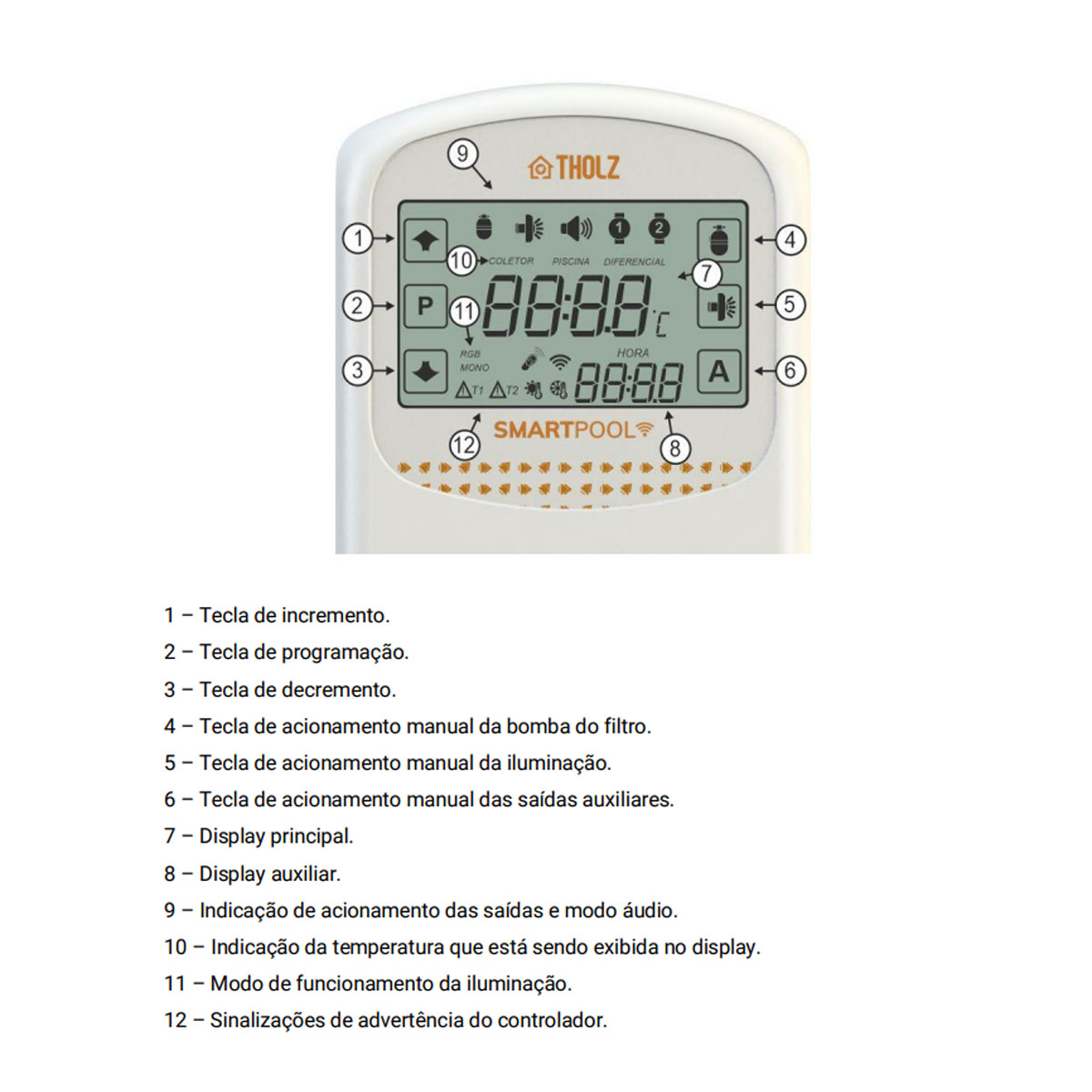

O controlador emprega um display LCD customizado com teclas touch (sensíveis ao
toque) onde são exibidos a temperatura da água, hora, os modos de comando e o estado

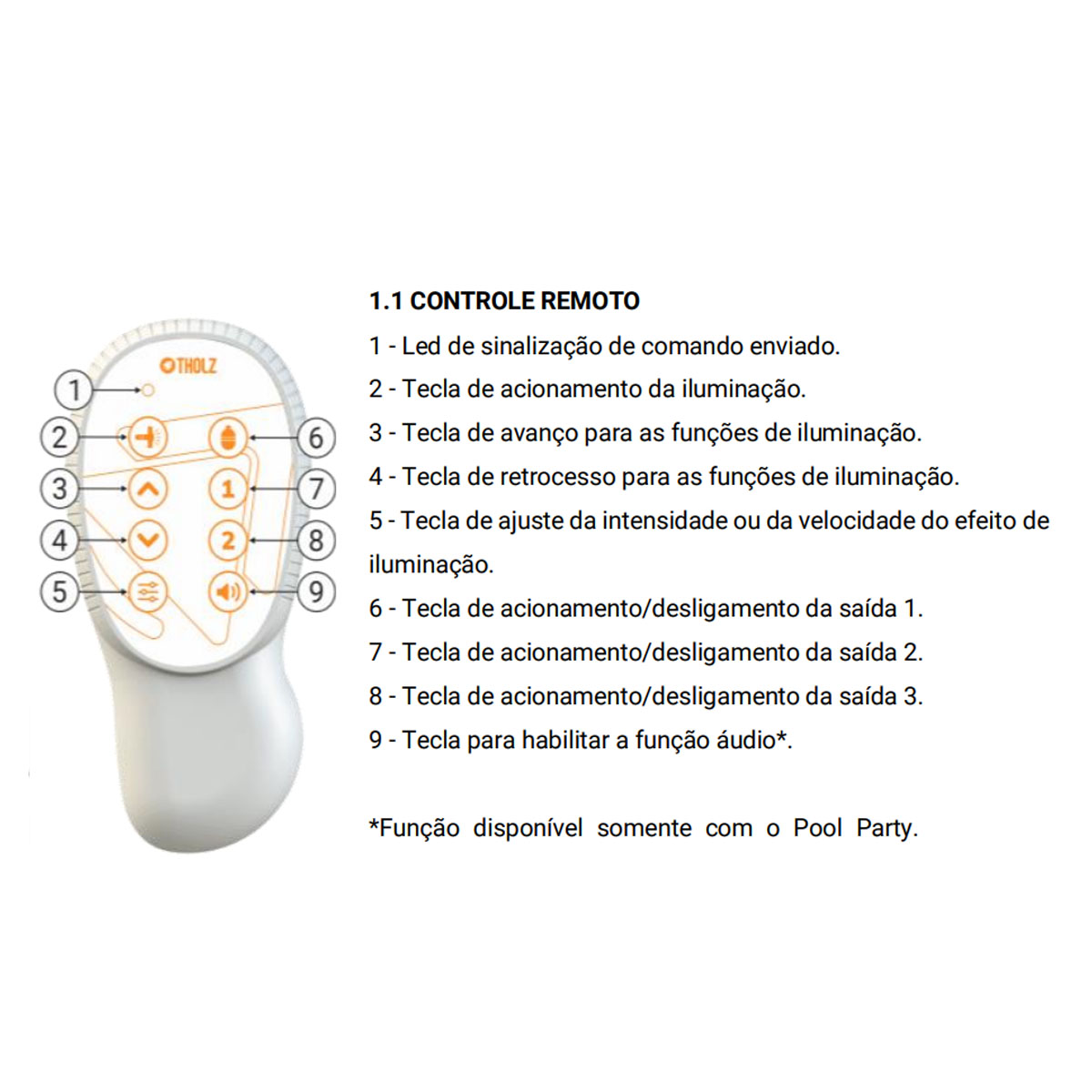

das saídas. É composto por um controle remoto, RF externo e um módulo de comando. O
módulo deve ser alimentado por uma fonte de 12 Vcc com potência compatível com a
quantidade de refletores, a potência não pode ser superior a 90W.
– Com controle remoto à prova d’água de longa distância, o SmartPool é o módulo de automação mais completo da THOLZ!- Iluminação RGB de até 90W, disponibilizando ainda o incrível modo monocromático.- 2 saídas auxiliares, acionamento por trocador de calor ou aquecimento solar, modo áudio e ao adquirir o Smart Connect, permite o controle total da sua piscina por voz, via Alexa ou Google Assistente!- Além disso, ainda disponibiliza o comando via App THOLZ – Casa inteligente, disponível para android e iOS!- O SmartPool é um equipamento projetado para automatizar o aquecimento solar, filtro e realizar o controle de iluminação RGB ou monocromática de piscinas. – Atua no controle da circulação da água através do diferencial de temperatura entre a piscina e os coletores solares, é compatível com trocador de calor e sistemas hidráulicos com uma ou duas bombas.- Ele dispõe ainda de duas saídas a relé extras.- O controlador emprega um display LCD customizado com teclas touch (sensíveis ao toque) onde são exibidos a temperatura da água, hora, os modos de comando e o estado das saídas.- É composto por um controle remoto, RF externo e um módulo de comando.- O módulo deve ser alimentado por uma fonte de 12 Vcc com potência compatível com a quantidade de refletores, a potência não pode ser superior a 90W.CONTROLE DE SOBREAQUECIMENTO DOS COLETORES SOLARES- O sistema de controle de sobreaquecimento evita que a tubulação sejadanificada por alta temperatura.- Caso a temperatura T1 ultrapassar o valor programado em F-04, a bomba é desativada.- A Saída para Refletores pode ser usada como 3 canais para refletoresMonocromáticos 12 Vcc com potência máxima 30 W cada.- Maiores detalhes ver item 4.- Funcionamento e o item 9.Esquema de Ligação.- Os sensores de temperatura acompanham o controlador, sendo estes de cabo2x26AWG de 2 metros.- O cabo dos sensores pode ser estendido para até 200 metros
CONSIDERAÇÕES SOBRE A INSTALAÇÃO
* Este Módulo deve ser instalado em local seco e livre de umidade.* A saída comum para os refletores é de 12V e as saídas R, G e B são 0V, indicadas para refletores do tipo Anodo Comum.* A instalação e manutenção deverão ser feita por técnico especializado. Jamais instale ou faça manutenções no equipamento ou partes que estejam conectadas a ele sem antes desligar a rede elétrica, sob risco de choque elétrico.* A norma NBR5410 deverá ser respeitada nas instalações elétricas.* A seção dos fios deverá ser dimensionada de acordo com a carga a ser ligada no equipamento, tomando o devido cuidado para jamais ultrapassar a potência máxima fornecida pelo equipamento.* Um disjuntor DR deve ser implementado para segurança dos usuários, dimensionado de acordo com a potência da carga.
